用孔板测量流量

Dwyer仪器公司提供包括孔板在内的多种流量测量产品，这些产品被用作带有差压监测器的流量传感元件。
孔板是一种主要的流动元件，通过检测流过平板的压降来检测流过板的流动。当流体通过管道中的限制时，它会在限制的上游和下游产生一个压差。根据伯努利的原理，这种压差与流量成正比，类似于皮托管。孔板通常被使用，因为它们使用简单、成本低、与气体或液体一起工作，并且需要较低的维护。相反，它们确实有很大的压力损失，压降约50%是无法回收的。

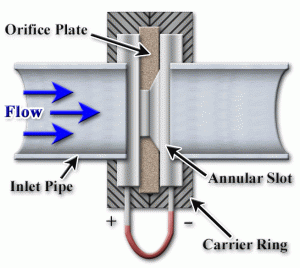

孔板是插入到管道中的圆形板，它有一个孔供流动通过。孔的直径比管道小，造成了流量限制和压降。孔最常位于板的中心，同心圆，但它可能是偏移的，偏心的。偏心板用于与气体袋或沉积物堆积有关的应用场合。板安装在支撑其位置的法兰之间的管道中。

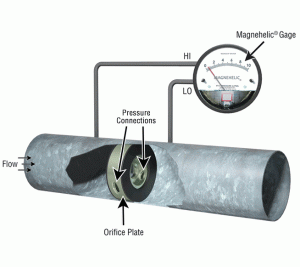

孔板在外部环上有两个压力连接，以连接到差压监测装置的管子。在只需要局部指示的情况下，通常使用差压表(如Magnehelic差压计)读取具有平方根尺度的流量。为传输流量，使用了差压变送器，如DH3系列气体差压控制器或3100D系列液体防爆差压变送器。两者都提供了一个局部显示和平方根提取的直接流量测量与孔板。
