具有多种扩压器类型的暖通空调系统的平衡

问题
1.平衡系统时，标准气流罩不对扩散器类型进行校正。
2.比例平衡是非常困难的，当混合扩散器存在，由于不正确的标准罩在槽扩散器。
3.下面是在Dwyer的精密空气校准站(图A)上测试的扩散器的样本，其中有一个标准的气流罩，然后是Dwyer智能空气罩平衡仪(SAH系列)。

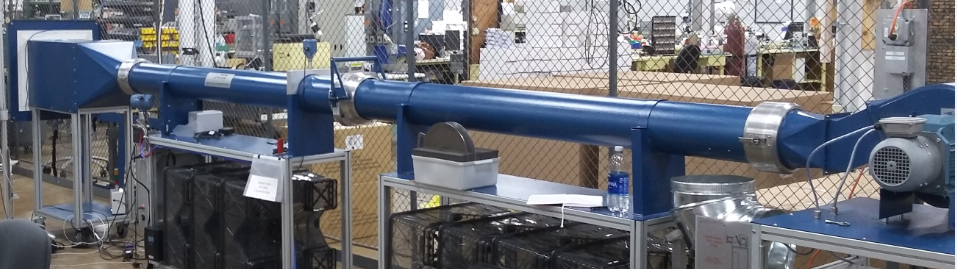

Figure A: Precision Air Hood Calibration Station

精密空气罩校准站的质量流量相对不确定度为读数的0.276%。它是由德怀尔建造的，以确保新的智能空气罩平衡仪器的准确性。
当使用标准罩时，测量2‘x4’层流扩散器产生的误差百分比在/-5%以内，而从TWR旋流扩散器中获取读数可产生15%以上的误差百分比(见图B)。在如此不可预测的情况下，使用标准头罩的系统比例平衡可能需要几个小时的尝试和错误，这一点也就不足为奇了。
Figure B: Error % vs Flow using Standard Air Flow Hood

标准气流罩的误差百分比差别很大，随流量成比例增加。Dwyer的智能空气罩平衡仪器解决了这个问题(如图C所示)。
Figure C: Error % vs Flow using SMART Air Hood® Balancing Instrument

工作原理
1.Dwyer将每个SAH校准到我们精密校准站的标准校准曲线；这意味着所有智能空气罩™平衡仪器在参考扩散器上的行为相同。

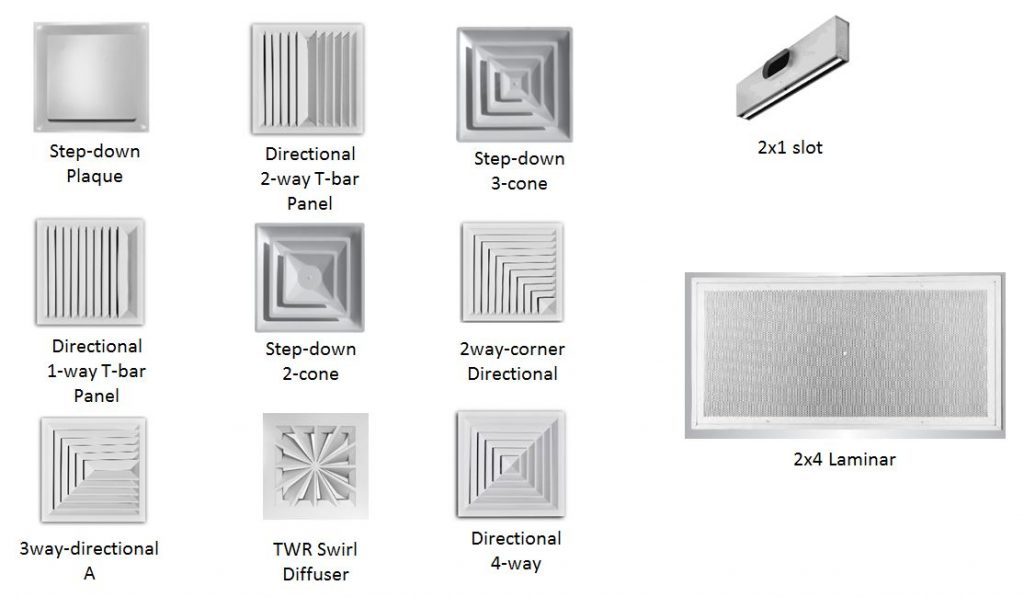

2.在Dwyer库中的所有扩散器（图D所示的例子）在我们的精密校准站上被表征，以便当它们被应用到标准SAH校准时，所有扩散器都是准确的。
3.当操作员在预指令空气™软件应用程序中选择一个扩散器时，这种特性将被应用到SAH的标准校准曲线上。因此，对于选定的扩压器，SAH的输出是准确的。
结论
1.标准气流罩不正确的扩压器类型，可能是非常不准确的某些类型的扩散器。
2.比例平衡是非常困难的，当有一个混合的扩散器存在(即：窗槽扩散器混合2‘x2’天花板扩散器)，因为一个不准确的标准罩上槽扩散器。比例平衡方法不能工作，如果罩精度不同的扩压器在一个分支的扩散器。
3.幸运的是，智能空气罩®平衡仪器已被用于重新平衡办公室与多种类型的扩散器，窗口插槽和2undefinedx2的，并显示是非常有效的。TimeTayle软件应用允许智能空气罩®在一个通道中平衡混合扩散器系统，使用预测平衡。
