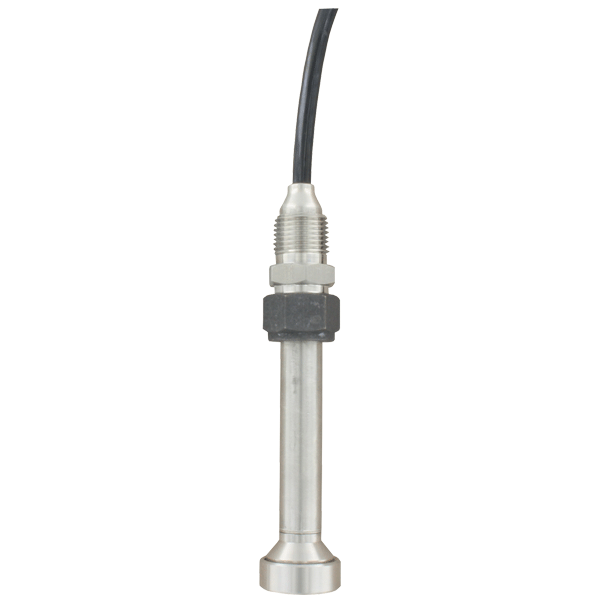

Dwyer FBLT系列平头沉入式液位变送器

FBLT系列潜水液位变送器是设计与冲洗隔膜顶端,在苛刻的应用中不会堵塞,如污水提升站。窄体设计允许FBLT安装在消力井和狭窄的装置中。FBLT的特点是一个坚固的FKM氟橡胶隔膜,这是聚四氟乙烯涂层的棍棒抵抗表面,将坚持在侵略性的流体。隔膜腔内充满了一种凝胶,与我们的竞争对手使用的油或油脂相比,这种凝胶不会漏出来。阀体由316不锈钢构成,电缆要么是聚氨酯,要么是ETFE,用于更多的腐蚀性应用。
该单位测量液体的高度以上的位置,它是安装在一个罐或坑参考大气压。电缆中的通风管自动补偿流体上方大气压力的变化。通风口采用免维护滤清器保护,消除进入发射机的微粒或水滴。为了防止潮湿,我们提供A-297干燥剂过滤器,可以连接到通风管上。
FBLT结合雷电和浪涌保护(没有保证或保证覆盖),以站立在苛刻的应用。可选的NPT连接允许该单元严格安装在管道/管道中,或连接我们的A-625吊环,用于附加一条链条,以便从安装中拔出。

介质:兼容液体

接液材质:本体: 316 SS; 电缆: 聚醚聚氨酯或者ETFE; 膜片: PTFE 镀FKM氟橡胶; 标签:聚乙烯聚酰胺

精度:±0.25% FS (10' w.c. range is ±0.30% FS).

温度范围:-4~176°F (-20~80°C).

温度补偿范围:32~140°F (0~60°C).

热效应:±0.0075%/°F (±0.0135%/°C).

耐压:2倍量程.

电源:10-33 VDC.

输出:4-20 mA DC 2线.

反应时间:< 50 ms.

最大回路电阻:1000 Ω @ 30 VDC.

电气连接:铁丝辫子

安装方向:沉入被测点以下

电气保护:浪涌/雷电保护按EN 61000-4-5级5级。

重量:本体: 0.3 lb (0.136 kg); 电缆: 0.037 lb (0.017 kg)/英尺.

认证:CE.

选型表


EXAMPLEFBLT2SBIVEFXXNISTSeries FBLT-2SB-IVEF-X-X-NIST Lightning and Surge Protected Miniature Submersible Level Transmitter, 316 Stainless Steel, 0.25% Accuracy, 4-20 mA, vented, ETFE cable, with NIST Certification.
SERIESFBLT









Miniature Submersible Level Transmitter
CIRCUIT
2








Lightning & Surge Protected
BODY MATERIAL

S







316 Stainless Steel
ACCURACY


C






0.25%
OUTPUT



I





4-20 mA
REFERENCE




V




Vented
CABLE MATERIAL





E
P




ETFE
Polyurethane
RANGE UNITS






F
M
P



Feet of water column
Meters of water column
PSI
RANGE VALUE







X

4.5-20 psi
10-46.2 ft w.c.
3.2-14.07 m w.c.
CABLE LENGTH








X
10-2000 feet
3-650 meters
OPTIONS









NPT
FC
1/2" NPT Mounting Connection
Factory Calibration
