Dwyer 1230/1235 系列Flex-Tube®Well型压力计
Dwyer 1230/1235 系列Flex-Tube®Well型压力计

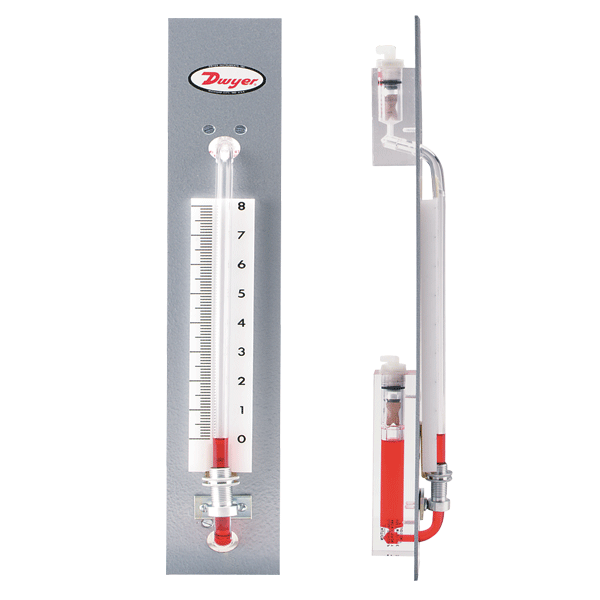

Dwyer® 1230 & 1235 系列Flex-Tube® 压力计的设计是为了满足直接读数单柱仪器的需要，提供高精度的压力读数；正、负或差压。与其他制造不同的是，Dwyer压力计没有隐藏的水井或填料腺体。这些仪器是由防裂透明塑料管构成的，这些塑料管与密封胶合接头固定在一起。油井组件是由固体丙烯酸塑料精密加工而成的。超压安全疏水阀确保防止流体流失.量表采用快速动作的积极机制进行调节。这些压力计额定为100 psig(6.89巴)。不建议用于5"Hg(68"W.C.)以上的真空服务。
1230压力计(壁挂式)，有安装孔，便于安装。它们也可用作便携式压力计，并可通过磁性安装卡子悬挂或连接到任何垂直钢表面。所有的部件都是完全可见的，而且很容易被清洗。
1235压力计(面板安装式)，所有压力连接是从背面，与千分尺零度调整在前面的液体柱底部。
多管压力计的设计与1235系列相同，可与任何数量的管子安装在一个面板上。他们是为半平底板安装设计的，所有压力连接都是从背面制造的.读栏位于1-1/2“中心。
适用于实验室或一般工业的高精度压力测量.
精密制造确保设备符合最高标准。
没有运动部件意味着没有校准或没有磨损。
超压阱防止液体从计量器中排出，防止操作中断.
选型表：
| 举例 | 1230 | 8 | W/M | B | 1230-8-WM-B Wall Mount Flex-Tube® Well-Type Manometer, range 0-8" w.c., using water/mercury, with type B connections. |
| SERIES | 1230 1235 | Wall Mount Flex-Tube® Well-Type Manometer Panel Mount Flex-Tube® Well-Type Manometer | |||
| RANGE | 8 12 16 20 24 36 20CM 30CM 40CM 50CM 60CM 90CM | 0-8" w.c. 0-12" w.c. 0-16" w.c. 0-20" w.c. 0-24" w.c. 0-36" w.c. 0-20 cm w.c. 0-30 cm w.c. 0-40 cm w.c. 0-50 cm w.c. 0-60 cm w.c. 0-90 cm w.c. | |||
| FLUID | W/M D | Water/Mercury Red Gage Fluid (.826 specific gravity) (not available with 40CM range) | |||
| OPTIONS | B C D E AT NIST | (2) molded nylon rapid shutoff tubing connectors, 9' of rubber tubing and (1) brass terminal tube (2) 1/8" pipe thread openings (2) compression fittings for 1/4" O.D. copper or aluminum tubing (2) 3-way vent valves, 1/8" 1/8 NPT to 1/4" metal tubing Aluminum Tag NIST Certificate of Calibration |
