Dwyer PUB系列便携式超声波流量计装置

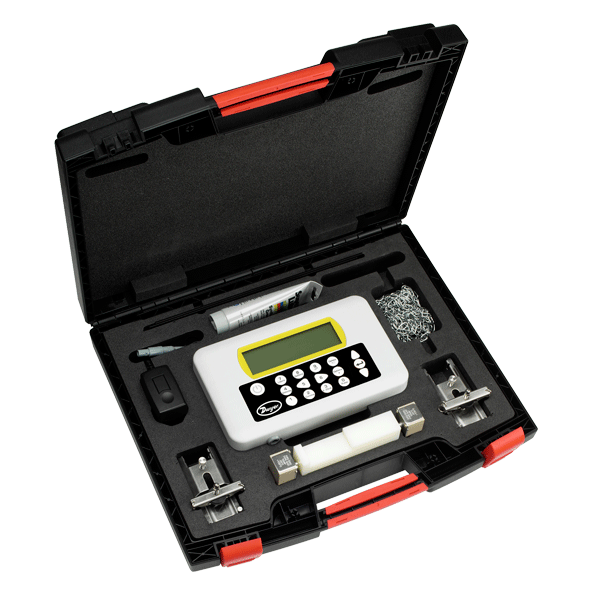

PUB系列便携式超声波流量计装置利用中转时差无创的测量管道内的流量。它们是集最新的电子和信号处理技术于一体的轻巧的仪器,实现了高性能和易于操作的功能。这些设备置充电电池,是完美的流动监测,可持续运行20小时。PUB配备了一个坚固的手提箱与模塑泡沫插入,而PUF拥有一个IP67等级的防护,以方便地持有和保护所有设备。他们的屏幕提供易于阅读的文本和方便的背光,使用起来视觉舒适。函数键的高效布局增加了这些单元的易于编程性。这些系列提供模拟以及脉冲输出。

两个传感器安装在管道外部,每个传感器通过管道和流体向另一个传感器传输超声波脉冲。液体流经管道的速度使脉冲加速或减速。利用两个脉冲的传输时间的差异来计算流量。传输时间的使用允许流量计不受压力或温度变化的影响。

便携无创

数据记录版本见PUF系列。

介质:能够传播超声波的不含气泡的均相液体

输入:来自传感器的LEMO连接器电缆

范围:0.33-65.62 ft/s (0.1-20 m/s).

显示:240 x 64像素图形显示,白色高对比度黑色背光;语言:英语、法语、德语、瑞典语、意大利语、西班牙语、葡萄牙语、俄语和荷兰语;5.2“宽1.5"高

精度:±0.5 to 2% of flow reading for flow rate > 0.66 ft/s (0.2 m/s) and pipe ID > 2.95" (75 mm); ±3% of flow reading for flow rate > 0.66 ft/s (0.2 m/s) and pipe ID in range 0.512 to 2.95" (13 to 75 mm); ±6% of flow reading for flow rate < 0.66 ft/s (0.2 m/s).

电源:9-24 VDC,(1)5-电池镍氢电池,内部,工厂可更换(连续工作时间:20小时背光输出)(充电时间:6.5小时,电源适配器使用)

功耗:10.5 W.

电源适配器:110/240 VAC adapter. 包括UK, US, 欧洲适配器.

温度限制:-4~275°F (-20~135°C).

输出:模拟:1光隔离输出:4~20 mA,0~16 mA或0~20 mA(可选);误差电流:0~26 mA(可选);负载电阻:620Ωmax;脉冲: 1光电隔离MOSFET继电器,150 mA最大,500 PPS最大,200 Hz最大.

封装:转换器: IP54; 变送器: IP51.

材质:阻燃注射成型ABS塑料

重复性:±0.5 %测量值或者 ±0.066 ft/s (0.02 m/s).

电气连接:多针Lemo插头

浑浊度:< 3%按颗粒含量的体积.

允许空气含量:< 3%体积

反应时间:< 500 ms.

重量:不含附件: 2.3 lb (1.06 kg); 包含附件的便携箱合计: 13.23 lb (6.0 kg).

认证:CE.


补充规范

适用管道材料:碳钢,不锈钢,铜,UPVC/PVDF,混凝土,镀锌钢,软钢,玻璃,黄铜

适用管壁:橡胶,玻璃,混凝土,环氧树脂,钢,其他*

管墙厚:0.04-3" (1-75 mm).

管壁厚度:< 1" (< 25 mm).


*对已知衬砌材料传播速率的特殊材料可选择

选型表

型号Model参数
PUB-10便携式超声波流量计转换器  A型, 0.5"- 4.5" (13-115 mm) 直径范围.
PUB-20便携式超声波流量计转换器  B型, 2" -40" (50.7 -1016 mm) 直径范围
