Dwyer TE系列风管式水管式温度传感器
Dwyer TE系列风管式水管式温度传感器

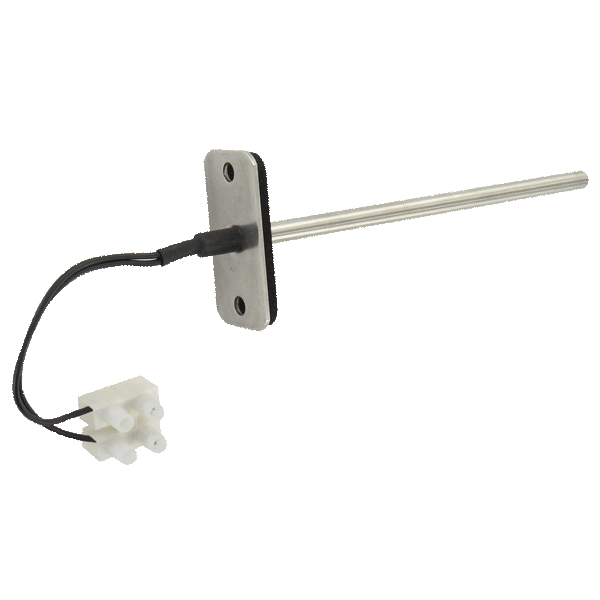

该系列风管和浸入温度传感器可用于监测整个建筑物管理系统或空气处理单元的空气或水温。法兰管道传感器监测供应或返回空气，并提供一个热敏电阻或RTD输出到数字控制器。浸入式传感器，提供压缩配件，通常用于监测整个建筑物的热水或冷却水管。建议使用温水套管，但在浸入式传感器上不需要。
对于可变风量的应用，TE系列可配置为8'级额定电缆与引线。标准单元带有4英寸的引线和一个完整的终端块，以消除携带额外的电线螺母。对于带分装盒型，多个击穿器提供容易进入管道的任何一侧的外壳。1/4圈转动盖子带有链条，以防止它在安装过程中丢失。
TE-I系列浸入式温度传感器能准确测量空调系统中冷水和热水回路内的水温。需要使用套管来保护电气连接，使其不受工艺水的影响，并允许在不排放水系统的情况下更换传感器。
对于可变风量的应用，TE系列可配置为8'级额定电缆与引线。标准单元带有4英寸的引线和一个完整的终端块，以消除携带额外的电线螺母。对于带分装盒型，多个击穿器提供容易进入管道的任何一侧的外壳。1/4圈转动盖子带有链条，以防止它在安装过程中丢失。
TE-I系列浸入式温度传感器能准确测量空调系统中冷水和热水回路内的水温。需要使用套管来保护电气连接，使其不受工艺水的影响，并允许在不排放水系统的情况下更换传感器。
精度:热敏电阻传感器: ±0.22°C @ 25°C (±0.4°F @ 77°F); RTD传感器DIN Class A: ±0.15°C @ 0°C (±0.28°F @ 32°F).
温度范围:操作: -40~302°F (-40~150°C).
传感器曲线:See Resistance vs. Temperature Table.
电缆:全会选项包括UL上市的全电缆
外壳:符合UL, 94 V-O 聚碳酸酯塑料.
套管:TE-I: 304 SS.
封装:NEMA 4X (IP66) (DFW, IBW only).
重量:5.3 oz (150.3 g).
认证:符合EU Directive 2011/65/EU (RoHS II)技术要求.
| EXAMPLE | TE | IBN | A | 04 | 4 | 4 | 12 | Series TE-IBN-A0444-12 Immersion Probe, 10K type 3 thermistor, 4" probe length, 1/4" probe diameter, 4" flying leads, with 1/2" NPT connection. |
| SERIES | TE | Duct and Immersion Building Automation Temperature Sensor | ||||||
| MOUNTING CONFIGURATION | DFN DFG DFW IBN IBG IBW | Duct Flange Probe Only (not w/ Connection 12,14) Duct Flange In Housing (not w/ Connection 12,14) Duct Flange NEMA 4X Housing (not w/ Connection 12,14) Immersion Probe Only Immersion in Housing (not w/ Connection 00) Immersion NEMA 4X Housing (not w/ Connection 00) | ||||||
| SENSOR TYPE | A B C D E F G H I J K L M P | 10K Type III Thermistor 10K Type II Thermistor 3K Ohm Thermistor PT100 Ohm RTD PT1000 Ohm RTD 20K Thermistor 1.8K Thermistor 5K Thermistor 100K Thermistor 2.252 Thermistor NI 1000 Ohm RTD Balco NI 1000 Ohm RTD PT100 Ohm RTD 1/10 DIN (3-wire) PT1000 Ohm RTD 1/10 DIN (3-wire) | ||||||
| PROBE LENGTH | 25 04 06 08 12 18 | 2.5" 4" 6" 8" 12" 18" | ||||||
| PROBE DIAMETER | 4 | 1/4" | ||||||
| TERMINATION | 1 2 3 4 5 6 7 8 | 4" Flying leads w/female connector Molex recept 4" Flying leads w/male connector Mate-N-Loc plug 4" Flying leads spade terminals 4" Flying leads terminal block 8' Plenum cable w/female connector Molex recept 8' Plenum cable w/male connector Mate-N-Loc plug 8' Plenum cable spade terminals 8' Plenum cable | ||||||
| FITTINGS | 00 12 14 | None (Integral) 1/2" NPT Compression Fitting 1/4" NPT Compression Fitting |
