Dwyer 641系列风速变送器

641系列空气速度变送器是监测气流的理想仪器。该变送器使用加热质量流量传感器,允许在不同流量和温度下进行精确的速度测量。641的16个字段可选择范围提供了多功能性,可供选择的几个气流应用。可选的LED。生产一个完整的,低成本的解决方案,局部显示气流。

范围:
FPM: 250, 500, 1000, 2000, 3000, 5000, 10000, 15000
MPS: 1.25, 2.5, 5, 10, 15, 25, 50, 75。
可选明亮LED显示。
简易按钮设置。
紧凑封装。
信号阻尼数字滤波器。

介质:干净的空气和兼容的,不可燃的气体。

精度:3% FS气体温度: 32~122°F (0~50°C); 4% FS气体温度: -40~32°F & 122~212°F (-40~0°C & 50~100°C).

反应时间:流量: 1.5s-95%最终值 (输出过滤器设置最小).

温度范围:过程: -40~212°F (-40~100°C). 环境: 32~140°F (0~60°C).

压力限制:100 psi (6.89 bar)最大.

湿度限制:不结露

电源:12-35 VDC, 10-16 VAC. 1.5 A 由于变送器产生的初始功率波动,供电系统需要的额定功率

输出信号:4-20 mA,隔离24V电源,3或4线连接

输出过滤器:可选0.5-15 s.

回路阻抗:600 Ω最大.

功耗:300 mA最大.

电气连接:螺丝端子

过程连接:1/2"NPT外螺纹.

封装:设计符合NEMA 4X (IP66),仅对于无LED型号.

安装方向:单元位置不敏感。探头必须与气流对齐。

重量:12.6 oz (357.2 g).

认证:CE.


选择LED显示:

显示:4-1/2位1/2"红色LED.

分辨率:1 FPM, 0.01 MPS (10 FPM @ 10,000 and 15,000 FPM ranges).

重量:13.3 oz (377 g).

选型表

ModelDescription
641-12Air velocity transmitter, 12" (304.8 mm) probe length.
641-12-LEDAir velocity transmitter, 12" (304.8 mm) probe length, with LED display.
641-18Air velocity transmitter, 18" (457.2 mm) probe length.
641-18-LEDAir velocity transmitter, 18" (457.2 mm) probe length, with LED display.
641-24Air velocity transmitter, 24" (609.6 mm) probe length.
641-24-LEDAir velocity transmitter, 24" (609.6 mm) probe length, with LED display.
641-30Air velocity transmitter, 30" (762 mm) probe length.
641-30-LEDAir velocity transmitter, 30" (762 mm) probe length, with LED display.
641-36Air velocity transmitter, 36" (914 mm) probe length.
641-36-LEDAir velocity transmitter, 36" (914 mm) probe length, with LED display.
641-6Air velocity transmitter, 6" (152.4 mm) probe length.
641-6-LEDAir velocity transmitter, 6" (152.4 mm) probe length, with LED display.


EXAMPLE6416LEDSeries 641 Air Velocity Transmitter, 6" probe, with LED display.
SERIES641

Air Velocity Transmitter
PROBE LENGTH
6
12
18
24
30
36

6"
12"
18"
24"
30"
36"
OPTIONS

AT
LED
NIST
ST
Aluminum Tag
LED Display
NIST Certificate of Calibration
Stainless Steel Tag

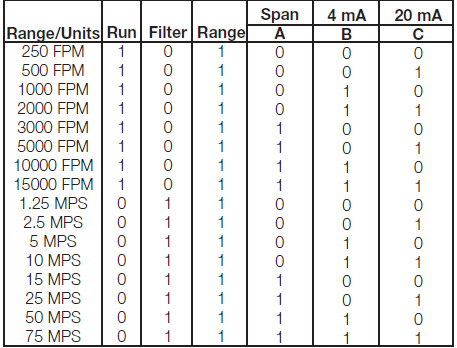

使用LED指示灯显示范围设置,在设备内部的控制标签上标注了这些指标的功能。下表汇总了每个范围设置的指示状态
