Dwyer CRF2系列电容式液位变送器
Dwyer CRF2系列电容式液位变送器
CRF2系列是一种液位变送器，提供4-20 mA的双线输出，以指示液体、粉末和散装材料的水平。目前最先进的传感技术是在CRF2中，采用脉冲射频导纳测量提供了优良的精度和稳定性。CRF2感知由探头和罐壁之间的储罐内材料的高度所引起的电容变化。在没有与探头平行的壁的非金属储罐或罐体中，必须使用地面基准。
CRF2配备了一个刚性的或灵活的探针，这取决于应用程序安装的需要和探测长度的需要。在CRF2的特点是容易按下按钮校准的零和跨度。自定义命令CRF2到您的应用程序所需的任何长度探针。FEP覆盖探头是理想的使用与腐蚀性介质。这项技术还为对讲机和手机等外部射频源提供了抗扰能力，以及对无线电通信或其他电子系统的最小干扰。
CRF2配备了一个刚性的或灵活的探针，这取决于应用程序安装的需要和探测长度的需要。在CRF2的特点是容易按下按钮校准的零和跨度。自定义命令CRF2到您的应用程序所需的任何长度探针。FEP覆盖探头是理想的使用与腐蚀性介质。这项技术还为对讲机和手机等外部射频源提供了抗扰能力，以及对无线电通信或其他电子系统的最小干扰。
用于粉末、散装或液体、无运动部件、优良的耐化学性。
目前最先进的传感技术，采用脉冲射频导纳测量，具有良好的精度和稳定性。
随应用程序安装需要和探测长度的不同而提供刚性或柔性探针。
零点和跨度的简易按钮校准。
任何长度的探测都可以为任何特定的应用程序订购。
FEP覆盖探头是用于腐蚀性介质的理想选择。
免除外部射频源，如步话机和手机，以及对无线电通信或其他电子系统的最小干扰。
介质:液体、粉末和散装材料与湿材料兼容
接液材质:标准：杆/电缆：FEP；连接：316 SS。地面选项：杆/电缆和连接：316 SS；电缆间隔：PVC。法兰选项：法兰材料。
电容范围:0-2000 pF.
灵敏度:0.15 pF.
最小区间:8 pF.
精度:±0.5 pF或者±0.25% 量程, 较大者.
重复性:±0.25 pF或者±0.1%量程, 较大者.
温度范围:环境: -40~185°F (-40~85°C); 过程: -40~250°F (-40~121°C).
压力限制:100 psi (6.9 bar).
电源:12-35 VDC.
输出:4-20 mA或者20- 4 mA, 2线.
反应时间:0.5 s.
电气连接:螺丝端子
出线口:1/2" NPT内螺纹.
过程连接:标准: 3/4" NPT外螺纹. 可选: 选型表.
封装:NEMA 4X (IP66) 全天候/防腐.
火花/静电保护:106欧姆火花隙耗散电阻。浪涌电流最大达100 A.
校准:调零, 调满, 4 mA, 20 mA.
安装方向:垂直.
重量:6' rod type: 3.6 lb (1.63 kg).

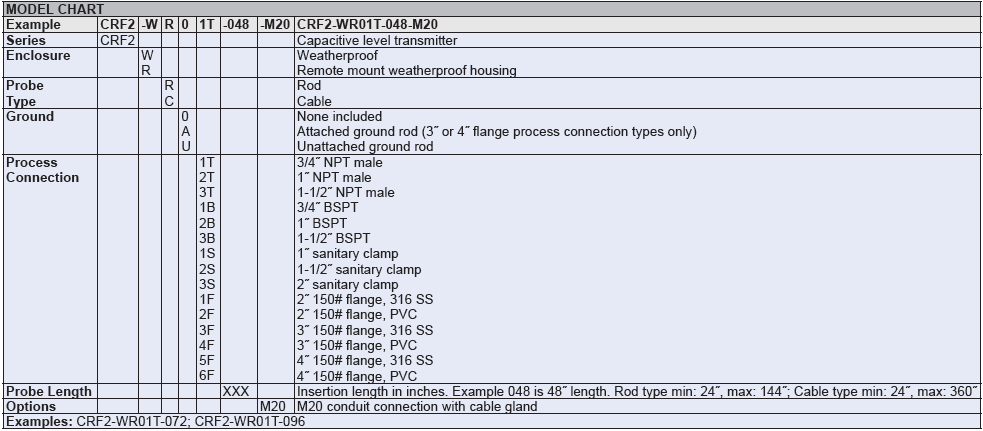

选型表
| EXAMPLE | CRF2 | W | R | U | 1T | 048 | M20 | Series CRF2-WRU1T-048-M20 Capacitive Level Transmitter, weatherproof housing, 48" rod probe, unattached ground rod, 3/4" male NPT, with M20 conduit adapter. |
| SERIES | CRF2 | Capacitive Level Transmitter | ||||||
| HOUSING | R W | Remote Mounted Weatherproof Weatherproof | ||||||
| PROBE TYPE | R C | Rigid Rod Cable | ||||||
| GROUND | 0 A U | No Ground Rod Attached Ground Rod (3" or 4" flange process connection types only) Unattached Ground Rod | ||||||
| PROCESS CONNECTION | 1T 2T 3T 1B 2B 3B 1S 2S 3S 1F 2F 3F 4F 5F 6F | 3/4" Male NPT 1" Male NPT 1-1/2" Male NPT 3/4" BSPT 1" BSPT 1-1/2" BSPT 1" Sanitary Clamp (rod type only) 1-1/2" Sanitary Clamp (rod type only) 2" Sanitary Clamp (rod type only) 2" 150# Flange, 316SS 2" 150# Flange, PVC 3" 150# Flange, 316SS 3" 150# Flange, PVC 4" 150# Flange, 316SS 4" 150# Flange, PVC | ||||||
| PROBE LENGTH | XXX | Insertion Length in Inches. Example 048 is 48" Length Rod Type - Minimum: 24"; Maximum: 144" Cable Type - Minimum: 24"; Maximum: 360" | ||||||
| OPTIONS | 3A M20 | 3A Approved Construction (1S, 2S, 3S only) M20 Conduit Adapter |
