冷冻机的流量测控

冷水机组并不是什么新鲜事，仅在北美就有近10万台机组在运行。冷冻机是工业、商业和机构设施的首选冷却设备。它们用于降低各种设备和工艺的温度，例如：机器人机械；半导体；注射和吹塑成型机；焊接设备；压铸和机械工具；纸张和水泥加工；电源供应；发电站；压缩空气和气体冷却系统；医学成像机；化学、药物、食品和饮料生产；甚至只是将饮用水冷却到理想的水平。无论是为了办公室舒适，还是为了防止数据服务器中心过热，还是专门的工业过程，水温控制在影响我们日常生活的许多幕后活动中起着至关重要的作用。

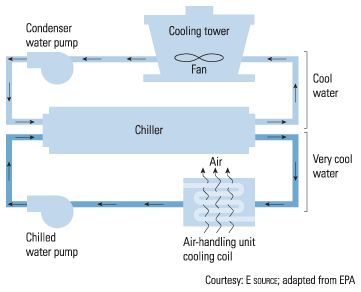

对于那些没有与冷冻机打交道的背景或经验的人来说，他们是由一个充满液体的水库组成的。水或乙二醇/水的混合物不断循环。在一个典型的建筑应用程序中，他们将冷却水循环到空气处理器或使用冷却梁来将热量从空气传输到水；或者换句话说，将冷却从水转移到建筑空气中。
制冷机主要有两种类型：吸收剂和制冷剂。两者有一个明显不同的冷却过程。吸收式制冷机使用热源，如天然气或蒸汽，以创造一个制冷循环。制冷剂冷冻机使用机械压缩，是最常见的。制冷剂压缩制冷机由四个主要部件组成：压缩机、蒸发器、冷凝器和阀门计量系统。基本上，制冷剂收集热量，然后使用蒸发器换热器去除热量。蒸发器将热量排出到大气中，而制冷剂随后被送到冷凝器，在冷凝器中转化成液体，然后被压缩。最后，制冷剂返回热源重新开始处理。
制冷剂压缩式制冷机主要有空气和水两种类型。空气冷凝器是用空气冷却的，而水冷凝器是用水源冷却的。水冷却器通常位于建筑物内，使用冷却塔、池塘或建筑物附近的河流来拒绝来自冷凝器的水的热量。对于制冷剂循环和过程中的步骤，冷凝器与水冷却的冷凝器的运行基本相同，因此冷凝器上的冷却介质是空气而不是水。风冷制冷机用于室外安装和操作。它们通过机械手段将热量排除到大气中，例如风扇直接通过冷凝器将室外空气循环起来。这些类型的冷凝器冷却单元不需要冷却塔，这在水冷却器中是常见的，因为空气直接将热量排斥到大气中。
定义冷却器将如何运行的主要部件是制冷剂在其气相中的压缩方法。有四种常见的型式：往复式压缩机、离心式压缩机、旋转螺杆压缩机和旋转涡旋压缩机。每个选择都有其关键的优点，如：理想的操作区域，以匹配工艺所需的冷却吨位负载、运动部件、噪声，以及关键部件，以节气门升或降以满足需求的变化。
与汽车发动机一样，往复式压缩机也有曲轴和活塞。活塞压缩气体；加热气体。热气排放到冷凝器。活塞有进气阀和排气阀，可按需开启，以使活塞闲置。这提供了额外的能源效率成分，因为随着需求减少，产能可以减少，因此，对于需求波动较大或需求较少的建筑物来说，这类建筑是一个很好的选择。这方面的几个例子是在办公室或学校，但不一定是旅馆或公寓楼。共同能力从20吨到125吨不等，但甚至可以达到450吨。
离心式压缩机的工作原理很像离心式水泵。它们含有压缩制冷剂的叶轮。离心式冷冻机可以提供一个非常高的冷却能力，在紧凑的设计。他们有能力不断变化的能力，以适应广泛的负荷条件下，几乎成比例的变化，功耗；对严格的温度控制和节能很大。这种类型可以处理最大的能力，范围从150吨至2400吨。
旋转螺杆或螺旋DNA型压缩机有两个配合螺旋槽转子。当转子旋转时，气体通过两个转子之间的体积减小而压缩。这些螺旋需要很高的公差才能完美地适应，从而推高了初始成本。容量由滑动进气阀或电机上的变速驱动(VSD)控制.能力从25吨到450吨不等，最大的能力是800吨。
旋转涡旋压缩机使用两个螺旋泵和压缩制冷剂。通常，其中一个卷轴是固定的，而另一个则是偏心轨道，而不是在另一个固定卷轴内旋转。这种运动会在卷轴之间捕获和压缩液体的口袋。这种设计和运行使其成为四种压缩机中效率最高的一种。单制冷剂循环涡旋压缩机的范围从2吨到25吨，最大可达80吨。典型的冷水冷却温度范围为39~45°F。
为了使循环水与制冷剂之间进行适当的传热，保持充分的冷水流动是非常重要的。一般推荐的冷水流速范围在每秒3到12英尺之间。因此，对于一台冷水机组来说，保持这一流动对于适当的效率和相应的能量消耗以及保持长期性能是非常重要的。
有许多方法可以证明冷冻机的流动。根据所期望的结果，每种方法都具有一定的优势。

差压测量
几种仪器可以用来测量冷水机组的压差。测量的压差与流量相对应；流量越大，DP值越高。差压开关或变送器是最常见的。
差压开关
差动开关可以安装在冷水机组上，设定点可调整为在一定压差下切换。
优点：可调设定点。无需电源。低成本。操作简单。无移动部件。

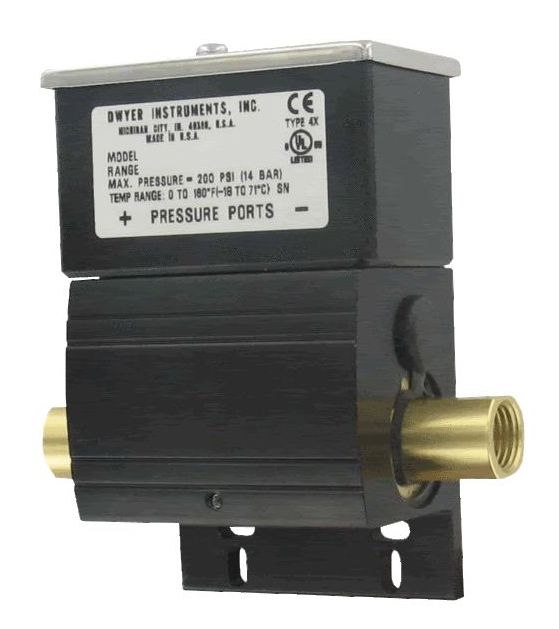

DX系列差压开关是工作的完美产品，可调设定点至1 psid。该单位的特点是一个高静压额定值为200 psig(13.8 bar)，用于更高的静压应用。标准是一个耐候的，UL型4X型，外壳的灰尘负载，室外，或洗涤安装环境.DX使用相对的隔膜来感知高压和低压，其支点机构将两种压力的差异转移到SPDT开关上。


差压变送器
差动变送器可以安装在冷水机组上。这些设备将需要电源，并提供4-20mA或0-10vdc输出信号，表示在冷水机组上测量到的实际压差。这个信号又可以连接到控制系统或建筑物监控系统。
优点·流量的精确测量.用于控制或监测的线性模拟输出.无运动部件

一些典型的产品包括：
629C系列湿/湿差压变送器监测空气和兼容气体和液体的压差。该设计采用双压力传感器，将压力变化转换为标准的4~20 mA输出信号或场可选电压。小的内部体积和最小的移动部件会产生异常的响应和可靠性。终端块以及零调整按钮很容易在顶盖下被访问。629 C系列湿/湿差压变送器的设计符合NEMA 4X(IP 66)结构。

MERCOID®系列3100D防爆差压变送器是一种高精度（0.075% fs）的基于微处理器的高性能发射机，具有灵活的压力校准、按钮配置和可编程HART®通信。该系列3100D能够被配置用于压差应用。配置不需要现场校准器。


流量测量
这些装置感知流量。流量开关或变送器是可用的。
叶片式流量开关
叶片流量开关可以安装在管道中以证明流量。根据管的尺寸和流量来调整或调整叶片的尺寸。预期和将切换在一定的流量。
优点：成本低，安装方便，操作简单

一些典型的产品包括以下几个方面：
FS-2系列叶片流开关提供了一种经济的流量验证解决方案。定制的设置点，为应用程序启用了场可调叶片层和设置点调整螺丝。FS-2采用铝防风雨外壳，用于室内或室外安装.桨是可调整的，以适应1"至8"大小的管道。FS-2是用于“Flow/no Flow”应用程序的理想选择。

热导式流量开关
可安装在管道中以防止流动。脉冲热扩散测量技术，用于测量探头被加热到工艺温度以上的流量，然后允许冷却到过程温度。
优点：安装方便，没有移动部件，插入深度小，压降低，操作简单

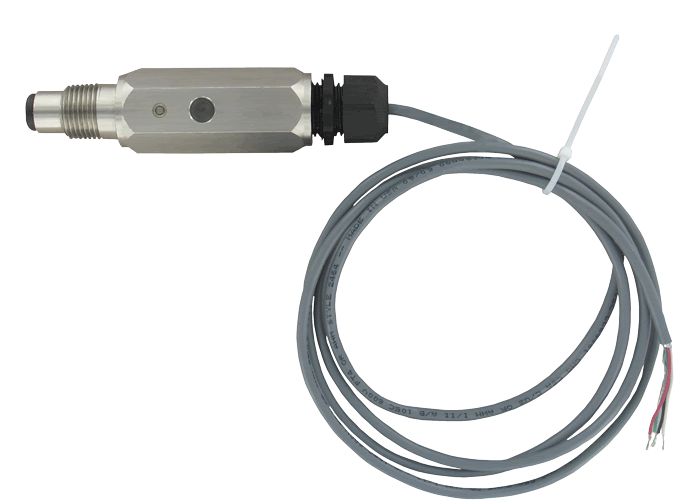

TDFS系列是一个热流开关，它指示流量是高于还是低于用户设定的流量，与NO和NC接触。设置点是很容易的场设置；只要将所包含的磁铁放在设定的目标上，以所需的流量，它就完成了。在该单元中包含两个LED状态指示器，在该单元的对面提供可视开关指示，当流量超过设定点时为绿色，当设置点以上为红色。
